ESP8266 je všestranný mikrokontrolér, ktorý získal popularitu vďaka svojej širokej škále aplikácií v oblasti IoT (Internet vecí) a embedded systémov. Sám disponuje vstavaným Wi-Fi a Bluetooth modulom, čo ho robí vhodným pre rôzne projekty, ktoré vyžadujú bezdrôtovú komunikáciu.

Teraz sa pozrime na integráciu naklonného snímača (tilt sensor) s arduino UNO. Naklonný snímač, tiež známy ako inklinometer, je zariadenie, ktoré meria náklon alebo sklon objektu voči gravitačnému vektoru. Môže byť obzvlášť užitočný v projektoch, kde je potrebné monitorovať orientáciu alebo pohyb objektu. Na tento prototyp bola použitá jednoduchšia varianta náklonného senzoru SW-520. Na úkážku to ale plne postačuje.

Pre integrovanie naklonného snímača s arduino UNO postupujeme podľa týchto krokov:

1. Pripojenie hardvéru:

   • Pripojenie náklonného sensoru k arduino UNO. Konkrétne pripojenia závisia od typu naklonného snímača, a zaraidenia ktoré používame. Limitácia senzoru spočíva v tom, že vie detegovať naklonenei iba v bool forme, čo znamená či senzor je alebo nie je naklonený.

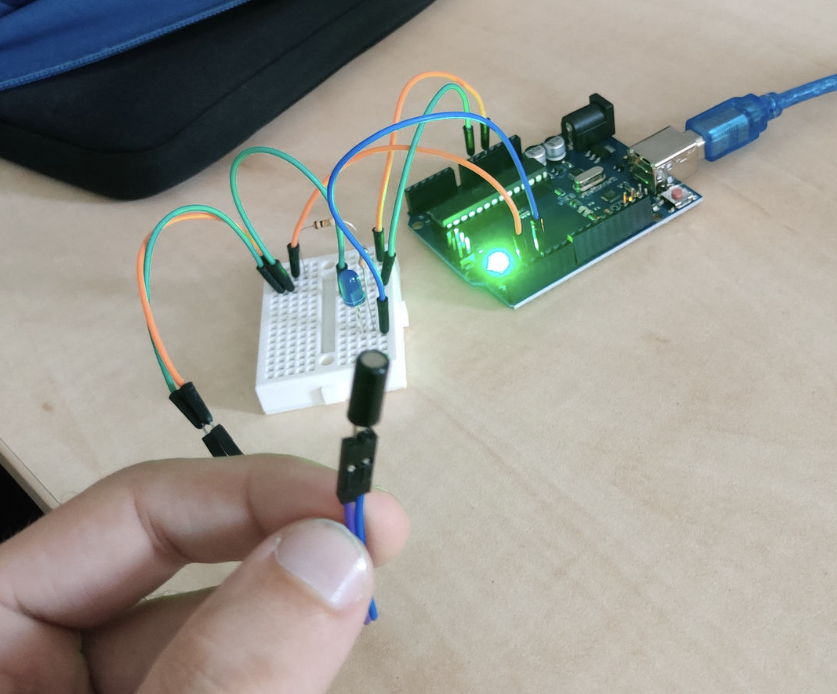

Arduino UNO s náklonným sensorom (prototyp 1)

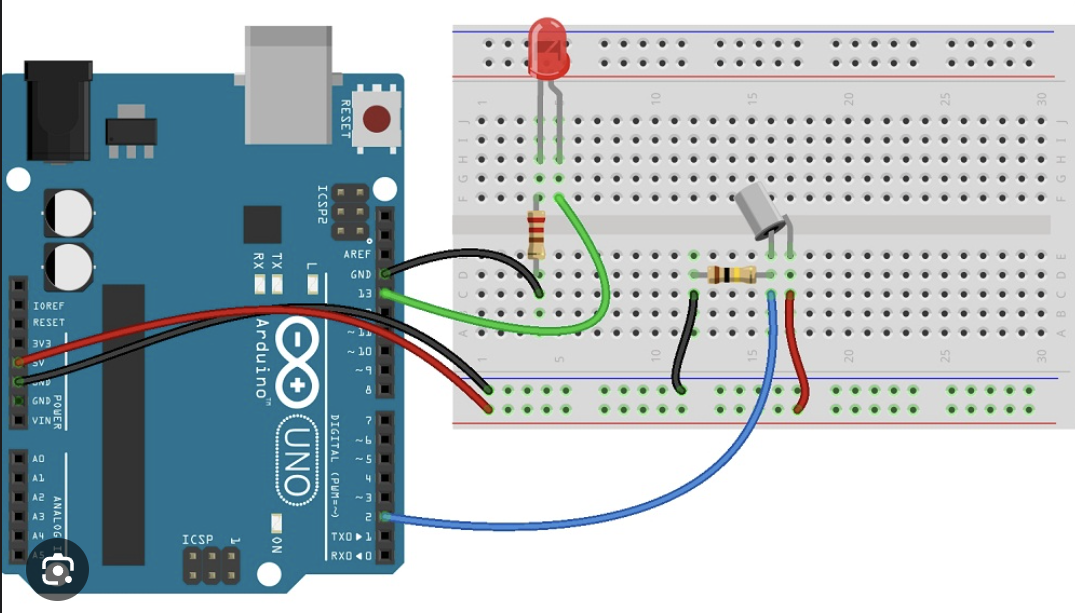

Schéma zapojenia

1. Napájanie:

   • Senzor SW-520 je možné napájať priano z arduina pomocou 3-5V.

2. Programovanie:

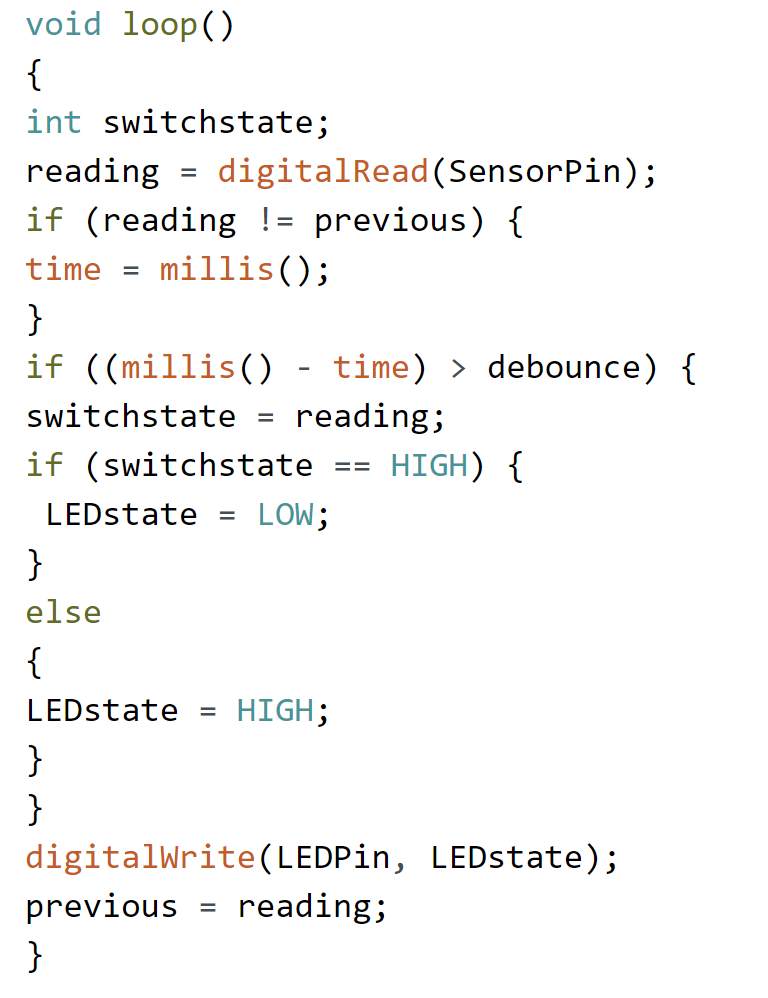

Pomocou nasledovného kódu vieme čítať hodnoty zo senzoru.

•

• Spracovanie údajov:

  • Spracovanie údajov získané z naklonného snímača realizujeme podla potreby. V závislosti od senzora budeme mať k dispozicií presné alebo menej presné údaje.

• Komunikácia:

  • Na komunikáciu využijeme Wifi ak to naša doska umožnuje, alebo pripojenie pomocou usb ako pri už spomínanom arduino UNO.

• Aplikácia:

  • Takto pripojený sensor možeme použiť na rôzne projekty podľa potreby.

Týmto postupom vieme jednoduch pripojiť a použiť náklonný senzor, ktorý po naklonení zopne ledku. Podobný prístup sa da zreplikovať aj v iných komplexnejších projektoch.
